上海新動力汽車科技股份有限公司,位于美麗的黃浦江畔,始建于1947年4月,近六十年來,上柴公司始終遵循“為社會進步創造新動力、為用戶致富提供好的產品”的企業宗旨,鍥而不舍的致力于專業柴油機的研發、生產和制造,已成為國內知名發動機制造商之一,幾十年來一直作為康姆勒的配套戰略合作伙伴。
發電機組性能:
柴油發電機組采用全系列良好性能的COMLER發電機,發動機采用上柴柴油機,控制系統為智能互聯系統,人與發電機組的深度結合;可配置康姆勒第五代互聯微電腦智能互聯控制系統、眾智控制系統,優越的整體設計、生產、裝配更符合行業通用標準技術要求,摒棄了組裝機組的技術設計缺陷。恒壓控制系統、?;幚砭葱袠I(yè)要求進行配置。具有操作使用更方便、效率好、油耗更低、使用壽命更長、低碳環保等特點。完善的售前、售中、售后及保養式服務體系、尊崇的品牌,將為客戶提供更好的服務,為推動中國機電產業的整體技術發展和進步作出貢獻。
(僅供參考,以實物為準)
產品特點:
1.上柴發電機組采用全系列高性能COMLER發電機,發動機采用上柴柴油機。
2.微電腦控制系統,良好的整體技術設計、生產、裝配更符合標準技術要求,摒棄了組裝機組的技術設計缺陷。恒壓控制系統、高海化處理均按國際標準配置。
3.采用新型縮口燃燒室,提高噴油壓力,改善燃燒過程,達到環保指標:發動機排放滿足非道路國四排放標準;噪聲符合GB14097-1999的要求。
4.潤滑、冷卻系統優化設計,減少外接管路和零部件數量,用整體無刷交流發電機等使三漏大為改善、可靠性大大加強。
5.效率高、油耗低、使用壽命長、低碳環保。
康姆勒發電機介紹:
1、康姆勒(四極1500/1800r/min)系列無刷三相交流同步發電機,采用成型硬線圈繞組工藝,并采用VPI真空壓力浸漆技術來對有繞組定、轉子進行絕緣處理,極大地提高了發電機匝間、相間絕緣強度,使發電機的運行可靠性得到了充分的保證,并進一步提高了發電機的使用壽命;
2、整體凸極式轉子,繞組牢固,鐵心通風結構獨特,經特殊處理,繞組散熱效果良好,設有全阻尼繞組,并聯運行穩定;
3、鋼板機座,整體牢固可靠、造型新穎;
4、自動調壓精度高,具有低速保護及并聯運行時調差可靠的特點,整體固封工藝、三防及抗振性能好;
5、根據不同的安裝要求,有單軸承和雙軸承兩種結構:單軸承結構采用國際通用SAE標準飛輪接口和聯結片聯結,也可定做非標聯結;雙軸承結構的傳動端端蓋有凸緣蓋、一體蓋和普通蓋三種形式。
6、高性能的AVR調壓器,即使在畸變負載情況下,具有低速保護及并聯運行時調差可靠的特點,整體固封工藝、三防及抗振性能好;
1)對各種環境的適應性能,特別適用于垃圾填埋場、污水處理廠、煤層氣、油田領域等惡劣的環境中。
2)優化的繞組設計保證更好的性能無論在50Hz和60Hz情況下,有多種繞組形式,以適應不同使用場合的電壓要求。發電機定子繞組標準設計,在畸變負載情況下具有良好的性能。
3)高的電效率,發電機效率:94.8%,保證了機組提供更多的電能。
4)廣泛的使用范圍:電信以及互聯網服務;發電機組并機運行;再生能源領域,垃圾填埋場、污水處理廠等;煤層氣、油田和天然氣領域等。
5)可靠的AVR調壓器,即使在畸變負載情況下,可以保證提供合格的調壓率,也提高了發電機的抗干擾能力。
6)可以連續不間斷運轉12小時以上,輸出功率穩定;
7)絕緣等級:發電機的定子、轉子及勵磁機接納H級絕緣;
8)能滿足兩臺機組并車功能,控制面板全數屏顯示,實現斷電自啟動,其他各項功能均能實現手動化和自動化,并組織相關操作培訓。

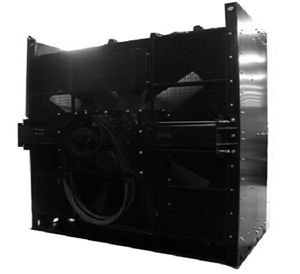

散熱器
柴油機配備52度散熱器,冷卻方式為水冷,滿載及高溫情況下仍能高 效工作,適合低緯度熱帶地區工作運轉。

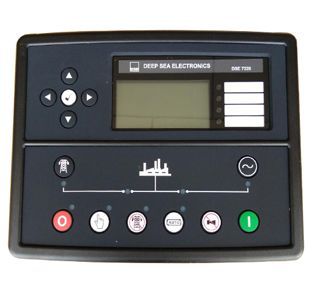

控制器:可配置康姆勒第五代互聯微電腦智能互聯控制系統、眾智控制器。
1.微電腦操作模板,液晶顯示,帶背光,實現機組自啟動、自停機功能。
2.帶四保護功能,市電具有過壓、欠壓、缺項檢測功能,發電具有過壓、欠壓、過頻、過流檢測功能。
3.支持多種發動機的種類,顯示發動機、發電機及發電機機組各項參數,數值不穩定時進行停機保護。
4.升級軟件版本,客戶可根據需要進行自行升級固件版本,滿足技術需求。
5.語言:控制系統支持13種語言,滿足了不同語言客戶的需求。
6.可設4套工作模式和保護參數。
7.可預設運行時間(機組可定期啟動,進行保養運行)和保養周期功能(發動機運行250小時需更換三濾等)
8.可實現系統遠程監控:RS485傳輸距離長達1200米。可實現全球網絡監控。
9.預留自動化接口,微電腦控制系統內具有可實現自動化功能的系統。

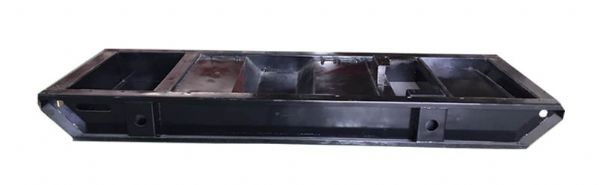

底座
底座采用鈑金流水線生產制作,經平衡儀校正,整套機組放置在鋼架底座上,配有機組專用減震裝置,機組運行平穩可靠,使用維護更加方便。
發電機組優勢:
柴油機啟動方式:24V電啟動24V直流電啟動,設有直觸式馬達和柴油機帶動的充電機;配自啟動系統實現自動啟動或者手動啟動,啟動時間≤15S
電機:勵磁方式為無刷自勵;轉子連接方式為單支撐、彈性鋼片連接;溫升為125℃);自動調壓;絕緣等級為H;防護等級為IP23。
控制部分:LED液晶顯示;面板有電壓表、電壓轉換開關、功率因素、頻率、發電、供電指示;控制主開關出口接入三相四線。
排氣系統:采用工業用高降噪效能消聲器及波紋管彈性連接件,帶煙處理系統,滿足國家排放標準。
成套配置:直流24V起動電機、散熱水箱、風扇及其防護網、24V起動電池組(可連續起動6次以上)、起動電池充電器、電子調速器、柴油發電機組的排煙管道等。
電壓穩定時間:≤1.5; 電壓波動率:≤0.5%;瞬態電壓調整率:≤15%;
啟動方式:電啟動、手啟動相結合;吸氣方式:渦輪增壓;怠速:550-800;
繞組材質:全銅;調節方式:AVR(自動電壓調節)
機組電氣控制設備具有產品3C認證證書。
機組整機包含柴油發動機、發電機、減震、冷卻器、消音器、機組自啟動控制系統、1000L日用油箱、數據通信、水箱、蓄電池、充電器、機組等。
符合以下標準:
GB2820-1997《柴油發電機組通用技術條件》。
ISO 8528:5-2013《往復式內燃交流發電機組 第5部分:發電機組》
上柴系列(50-1000kw)技術參數:
機組型號 | 機組品牌 | 油機型號 | 主用功率 | 備用功率 | 油機主用功率 | 油機備用功率 | 電機額定功率/KW | 電機備用功率/KW | 調速方式 | 油機品牌 | 額定電壓/V | 額定電流/A | 功率因數 | 頻率 | 轉速 | 外形尺寸 | 重量/KG |
COMLER50KW | 康姆勒 | 4HTAA4.3-G32 | 50/62.5 | 55/68.8 | 62 | 68 | 50 | 55 | 電控高壓共軌 | 上柴 | 400/230 | 90.2 | 0.8 | 50 | 1500 | 1900*800*1295 | 1020 |
COMLER80KW | 康姆勒 | 4HTAA4.3-G34 | 80/100 | 88/110 | 95 | 105 | 80 | 88 | 電控高壓共軌 | 上柴 | 400/230 | 144.3 | 0.8 | 50 | 1500 | 1900*800*1295 | 1120 |
COMLER100KW | 康姆勒 | 4HTAA4.3-G35 | 100/125 | 110/137.5 | 106 | 117 | 100 | 110 | 電控高壓共軌 | 上柴 | 400/230 | 180.4 | 0.8 | 50 | 1500 | 1900*800*1295 | 1250 |
COMLER120KW | 康姆勒 | 4HTAA4.3-G36 | 120/150 | 132/165 | 125 | 140 | 120 | 132 | 電控高壓共軌 | 上柴 | 400/230 | 216.5 | 0.8 | 50 | 1500 | 2210*800*1340 | 1350 |
COMLER120KW | 康姆勒 | 6HTAA6.5-G32 | 120/150 | 132/165 | 140 | 155 | 120 | 132 | 電控高壓共軌 | 上柴 | 400/230 | 216.5 | 0.8 | 50 | 1500 | 2600*940*1550 | 1600 |
COMLER150KW | 康姆勒 | 6HTAA6.5-G33 | 150/187.5 | 165/206.25 | 168 | 185 | 150 | 165 | 電控高壓共軌 | 上柴 | 400/230 | 270.6 | 0.8 | 50 | 1500 | 2600*940*1550 | 2200 |
COMLER180KW | 康姆勒 | 6DTAA8.9-G32 | 180/225 | 198/247.5 | 208 | 228 | 180 | 198 | 電控高壓共軌 | 上柴 | 400/230 | 324.7 | 0.8 | 50 | 1500 | 2600*960*1640 | 2300 |
COMLER200KW | 康姆勒 | 6DTAA8.9-G33 | 200/250 | 220/265 | 230 | 253 | 200 | 220 | 電控高壓共軌 | 上柴 | 400/230 | 360.8 | 0.8 | 50 | 1500 | 2600*960*1640 | 2300 |
COMLER230KW | 康姆勒 | 6DTAA8.9-G34 | 230/287.5 | 253/316.25 | 255 | 280 | 230 | 253 | 電控高壓共軌 | 上柴 | 400/230 | 414.9 | 0.8 | 50 | 1500 | 2600*960*1640 | 2300 |
COMLER260KW | 康姆勒 | 6ETAA11.8-G32 | 260/327.5 | 286/360.25 | 280 | 308 | 260 | 286 | 電控高壓共軌 | 上柴 | 400/230 | 469.1 | 0.8 | 50 | 1500 | 3300*1230*1745 | 3100 |
COMLER300KW | 康姆勒 | 6ETAA11.8-G31 | 300/375 | 330/412.5 | 340 | 380 | 300 | 330 | 電控高壓共軌 | 上柴 | 400/230 | 541.2 | 0.8 | 50 | 1500 | 3300*1230*1745 | 3300 |
COMLER360KW | 康姆勒 | 6ETAA12.8-G31 | 360/450 | 396/495 | 401 | 441 | 360 | 396 | 電控高壓共軌 | 上柴 | 400/230 | 649.5 | 0.8 | 50 | 1500 | 3300*1230*1745 | 3400 |
COMLER400KW | 康姆勒 | 6ETAA12.8-G310 | 400/500 | 440/550 | 441 | 491 | 400 | 440 | 電控高壓共軌 | 上柴 | 400/230 | 721.7 | 0.8 | 50 | 1500 | 3300*1230*1745 | 3500 |
COMLER450KW | 康姆勒 | 6KTAA25-G35 | 450/562.5 | 495/618.8 | 520 | 572 | 450 | 495 | 電控高壓共軌 | 上柴 | 400/230 | 811.9 | 0.8 | 50 | 1500 | 3800*1420*2356 | 4500 |
COMLER500KW | 康姆勒 | 6KTAA25-G34 | 500/625 | 550/687.5 | 572 | 629 | 500 | 550 | 電控高壓共軌 | 上柴 | 400/230 | 902.1 | 0.8 | 50 | 1500 | 3800*1420*2356 | 5000 |
COMLER550KW | 康姆勒 | 6KTAA25-G33 | 550/687.5 | 605/756.25 | 622 | 684 | 550 | 605 | 電控高壓共軌 | 上柴 | 400/230 | 992.3 | 0.8 | 50 | 1500 | 3800*1420*2356 | 5200 |
COMLER600KW | 康姆勒 | 6KTAA25-G32 | 600/750 | 660/825 | 685 | 754 | 600 | 660 | 電調 | 上柴 | 400/230 | 1082.5 | 0.8 | 50 | 1500 | 3800*1420*2356 | 5600 |
COMLER660KW | 康姆勒 | 6KTAA25-G31 | 660/825 | 726/907.5 | 728 | 800 | 660 | 726 | 電控高壓共軌 | 上柴 | 400/230 | 1190.8 | 0.8 | 50 | 1500 | 3800*1420*2356 | 5800 |
COMLER720KW | 康姆勒 | 6KTAA25-G320 | 730/912.5 | 803/1003.7 | 818 | 900 | 730 | 803 | 電控單體泵 | 上柴 | 400/230 | 1299 | 0.8 | 50 | 1500 | 4450*1800*2370 | 7000 |
COMLER800KW | 康姆勒 | 6KTAA25-G321 | 800/1000 | 880/1100 | 882 | 970 | 800 | 880 | 電控單體泵 | 上柴 | 400/230 | 1443.4 | 0.8 | 50 | 1500 | 4450*1800*2370 | 7500 |
COMLER900KW | 康姆勒 | 6WTAA35-G310 | 900/1125 | 990/1237.5 | 1018 | 1120 | 900 | 990 | 電控單體泵 | 上柴 | 400/230 | 1623.8 | 0.8 | 50 | 1500 | 4550*1850*2370 | 8000 |
COMLER1000KW | 康姆勒 | 6WTAA35-G311 | 1000/1250 | 1100/1375 | 1118 | 1230 | 1000 | 1100 | 電控單體泵 | 上柴 | 400/230 | 1804.2 | 0.8 | 50 | 1500 | 4550*1850*2370 | 8500 |
